记得那些年我们给整车厂做汽车底盘，，底盘上所有的零件都要通过中性盐雾试验：240h中性盐雾试验无白锈，，480h无红锈！尚有一些高端车需要720h无红锈，，这就对底盘上的零部件外貌处理提出了苛刻的要求，，镀锌已经无法知足这样苛刻的而要求了，，需要镀锌镍，，另外就是工艺，，尤其是挂镀的工艺验证很是有趣，，今天跟给各人分享一篇关于盐雾试验的解说。。。。。

侵蚀是质料或其性能在情形的作用下引起的破损或变质。。。。。大大都的侵蚀爆发在大气情形中，，大气中含有氧气、湿度、温度转变和污染物等侵蚀因素和侵蚀因素。。。。。

盐雾侵蚀就是一种常见和具有破损性的大气侵蚀。。。。。盐雾对金属质料外貌的侵蚀是由于含有的氯离子穿透金属外貌的氧化层和防护层与内部金属爆发电化学反映引起的。。。。。同时，，氯离子含有一定的水合能，，易被吸附在金属外貌的孔隙、裂痕倾轧并取代氧化层中的氧，，把不溶性的氧化物酿成可溶性的氯化物，，使钝化态外貌酿成生动外貌。。。。。

盐雾试验是一种主要使用盐雾试验装备所创立的人工模拟盐雾情形条件来审核产品或金属质料耐侵蚀性能的情形试验。。。。。它分为二大类，，一类为自然情形袒露试验，，另一类为人工加速模拟盐雾情形试验。。。。。

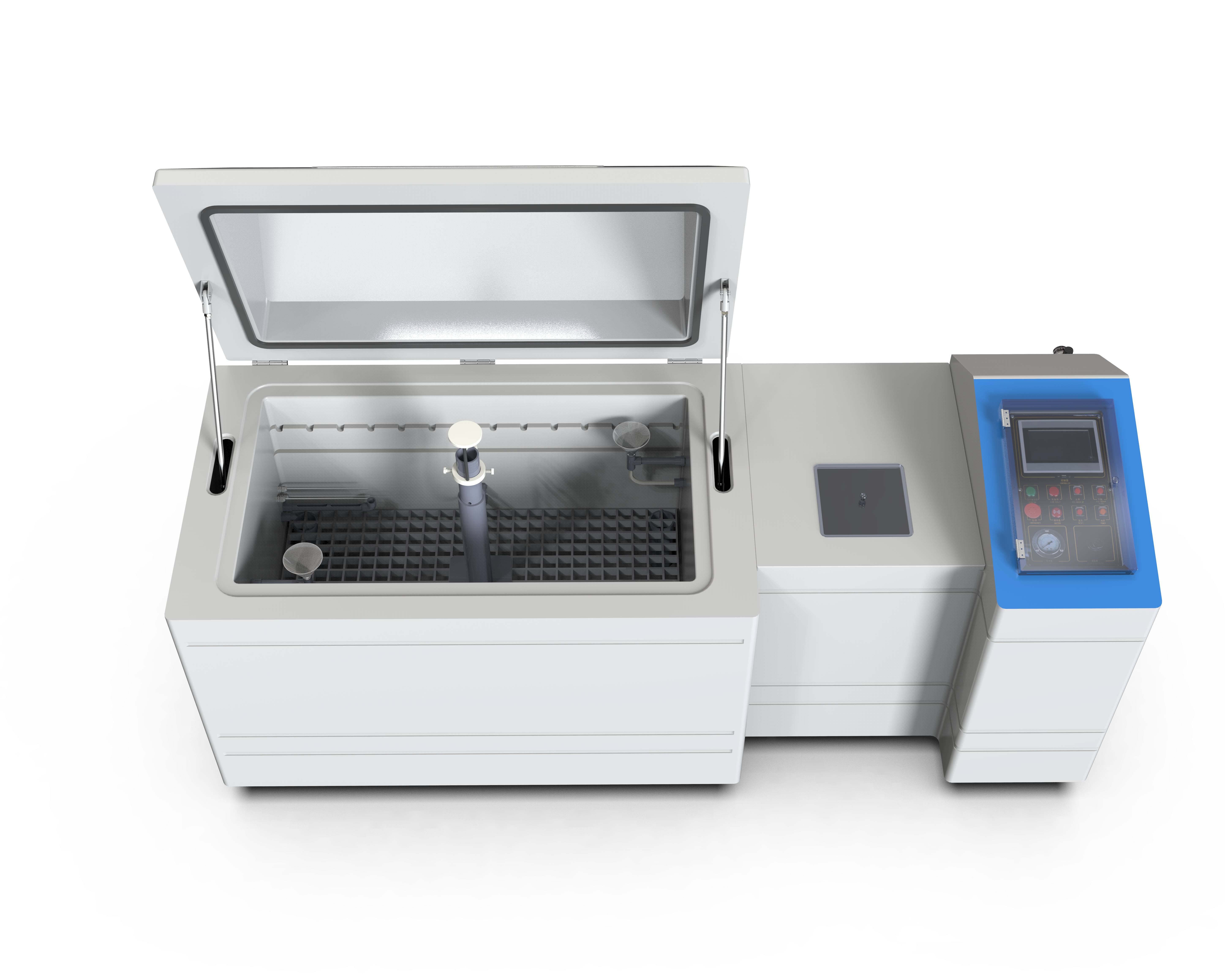

人工模拟盐雾情形试验是使用一种具有一定容积空间的试验装备——盐雾试验箱（如图），，在其容积空间内用人工的要领，，造成盐雾情形来对产品的耐盐雾侵蚀性能质量举行审核。。。。。

它与自然情形相比，，其盐雾情形的氯化物的盐浓度，，可以是一般自然情形盐雾含量的几倍或几十倍，，使侵蚀速率大大提高，，对产品举行盐雾试验，，得出效果的时间也大大缩短。。。。。如在自然袒露情形下对某产品样品举行试验，，待其侵蚀可能要1年，，而在人工模拟盐雾情形条件下试验，，只要24小时，，即可获得相似的效果。。。。。

实验室模拟盐雾可以分为四类：

⑴中性盐雾试验（NSS试验）是泛起最早现在应用领域最广的一种加速侵蚀试验要领。。。。。它接纳5%的氯化钠盐水溶液，，溶液PH值调在中性规模（6.5～7.2）作为喷雾用的溶液。。。。。试验温度均取35℃，，要求盐雾的沉降率在1～2ml/80cm/h。。。。。

⑵醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上生长起来的。。。。。它是在5%氯化钠溶液中加入一些冰醋酸，，使溶液的PH值降为3左右，，溶液酿成酸性，，然后形成的盐雾也由中性盐雾酿成酸性。。。。。它的侵蚀速率要比NSS试验快3倍左右。。。。。

⑶铜盐加速醋酸盐雾试验（CASS试验）是外洋新近生长起来的一种快速盐雾侵蚀试验，，试验温度为50℃，，盐溶液中加入少量铜盐-氯化铜，，强烈诱发侵蚀。。。。。它的侵蚀速率约莫是NSS试验的8倍。。。。。

⑷交变盐雾试验是一种综合盐雾试验，，它现实上是中性盐雾试验加恒定湿热试验。。。。。它主要用于空腔型的整机产品，，通过潮态情形的渗透，，使盐雾侵蚀不但在产品外貌爆发，，也在产品内部爆发。。。。。它是将产品在盐雾和湿热两种情形条件下交替转换，，最后审核整机产品的电性能和机械性能有无转变。。。。。

效果判断 盐雾测试的试验效果一般以定性形式而不是定量形式给出的。。。。。详细判断要领有四种。。。。。

①评级判断法是把侵蚀面积与总面积之比的百分数按一定的要领划分成几个级别，，以某一个级别作为及格判断依据，，它适合平板样品举行评价。。。。。

②称重判断法是通过对侵蚀试验前后样品的重量举行称重的要领，，盘算出受侵蚀损失的重量来对样品耐侵蚀质量举行评判，，它特殊适用于对某种金属耐侵蚀质量举行审核。。。。。

③侵蚀物泛起判断法是一种定性的判断法，，它以盐雾侵蚀试验后，，产品是否爆发侵蚀征象来对样品举行判断，，一般产品标准中大多接纳此要领。。。。。就是文章最先我说的红锈，，白锈的征象。。。。。

④侵蚀数据统计剖析要领提供了设计侵蚀试验、剖析侵蚀数据、确定侵蚀数据的置信度的要领，，它主要用于剖析、统计侵蚀情形，，而不是详细用于某一详细产品的质量判断。。。。。

不锈钢的盐雾测试

盐雾试验发明于二十世纪初，，是使用最久的“侵蚀试验”，，备受耐侵蚀性子料使用者的青睐，，已成为一种“通用”的试验。。。。。其原因主要有这么几点：①省时；；；②本钱低；；；③可测试多种质料；；；④效果简朴明晰，，有利商业争议的解决。。。。。

现实应用中，，不锈钢的盐雾试验最广为人知——这个质料盐雾测试可以抵达几多小时
？？从业者对这个问题一定不生疏。。。。。

 质料商通常唬；嵊枚刍砘蛱岣咄饷才坠馄芳兜纫欤刺岣卟恍飧值难挝聿馐允奔。。。。。但最要害的决议因素照旧不锈钢自己的因素，，即铬、钼和镍的含量。。。。。

铬和钼两种元素的含量越高，，抗点蚀和误差侵蚀最先泛起所需要的侵蚀性能越强。。。。。这种抗侵蚀性能用所谓的抗点蚀当量（PRE）值来体现：PRE=%Cr+3.3×%Mo。。。。。

镍虽然并不可增添钢材对点蚀和误差侵蚀的反抗力，，但它可以在侵蚀历程最先后有用地减缓侵蚀速率。。。。。因此含镍的奥氏体不锈钢在盐雾试验中往往有更为精彩的体现，，与抗点蚀当量相似的低镍铁素体不锈钢相比，，它的锈蚀征象要稍微得多。。。。。

小知识：标准的304，，中性盐雾一般在48～72小时之间；；；标准的316，，中性盐雾一般在72～120小时。。。。。

需要指出的是，，盐雾试验在检测不锈钢的性能时有重大缺陷。。。。。盐雾试验中盐雾的氯化物含量极高，，远超真真相形，，以是能够在氯化物含量很低的现实应用情形中反抗侵蚀的不锈钢在盐雾试验中也会被侵蚀。。。。。

盐雾试验改变了不锈钢的侵蚀行为，，它既不可被视为一种加速试验，，也不可看成是一种模拟实验。。。。。其效果是片面的，，与最终投入使用的不锈钢现实性能没有等效的关系。。。。。

以是我们可以用盐雾测试来较量差别类型不锈钢的耐侵蚀性，，但此试验仅仅能够给质料评级。。。。。详细选择不锈钢质料时，，仅仅用盐雾试验通常并不可提供富足的信息，，由于我们对试验条件和现实应用情形之间的联系缺乏足够的相识。。。。。

基于同样的原因，，也不可能仅仅凭证不锈钢样本的盐雾试验就估算产品的使用寿命。。。。。

另外，，差别类别的钢材之间也无法举行较量，，好比我们无法将不锈钢和镀层碳钢举行比照，，由于试验中所用的这两种质料的侵蚀机理截然差别，，其试验效果和最终现实使用情形的相关性也不相同。。。。。
